Siemens Dynavert XL 风电变流器采用了最先进的 IGBT 技术， 可以实现风电领域的各种常见控制模式，包括双馈型感应发 电机。该风电变流器完全符合越来越严格的电网兼容性要求， 尤其满足兆瓦级风力发电机的谐波、闪变和低电压穿越等相关要求。

支持个性化定制应用

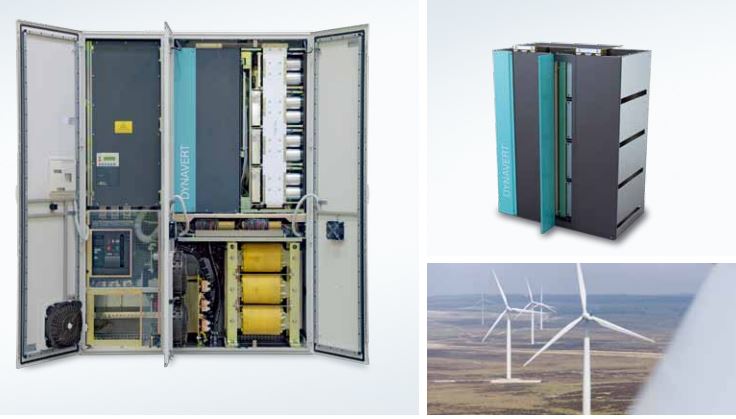

西门子 Dynavert XL  系列变流器系统极其可靠，无可比拟的功率密度和紧凑 的模型化设计使得它们独树一帜。凭借这些优势，Siemens Dynavert XL 风电变流器可以极佳地适用于各种特定的风力发 电机系统。该系列风电变流器，配用各种常见的发电系统， 可以构成完美协同的系统架构，获得最优异的工作性能。各 种低压开关技术和必要的滤波器，均已经集成在设备之中。 Siemens Dynavert XL 实现了驱动总成的整个机械系统与电网 之间的隔离。电网故障时，机械组件不会受到转矩浪涌的任何损伤。

致力于实现平稳、无扰动运行

西门子 Dynavert XL  控制板 08（CB08）是 Siemens Dynavert XL 的核心组件。该 控制板采用了最先进的双处理器技术，负责控制整个变流器。 其控制涵盖电网监控、同步、故障记录，直至事先设定的停 机等整个过程。最多可以同时控制 7 个功率模块，即使是最 高的功率需求，也可以轻松满足。据此，可以快速、方便地 实现各种风力发电机组拓扑设计及其发电功率范围。

西门子风力发电机可为整个系统提供电能

Siemens Dynavert XL 的配套发电机可以是 Siemens 风力发电机，该系列发电机经过了 15000 多个成功案例的验证，包括 额定功率高达 10 MW 的陆地和海上应用型发电机，涵盖鼠笼 型感应发电机、双馈型感应发电机，直至永磁同步发电机。 凭借其丰富的产品组合，以及为各种系统类型精准地定制发电机的能力，我们可以为每一个风力发电系统提供最佳设备。

Siemens Dynavert XL 优点

适用于各种环境，既适于陆地也适于海上应用 ； 针对于未来型需求而设计： 完全符合各种现行电网法规 。

西门子 Siemens Dynavert XL 维护简单，最大备件仅重 25 kg。高可靠性，发货前进行 100% 质量检测。

集成简便， 支持各种常见接口：USB、RS232 / 485、 Ethernet、PROFIBUS、PROFINET、CANopen、Interbus

最高设计灵活性采用模块化设计，可根据技术要求方便地完成组态；可轻松地扩展至 8 MW。空间需求小具备最高功率密度，采用了最先进的 IGBT 功率半导体器件。

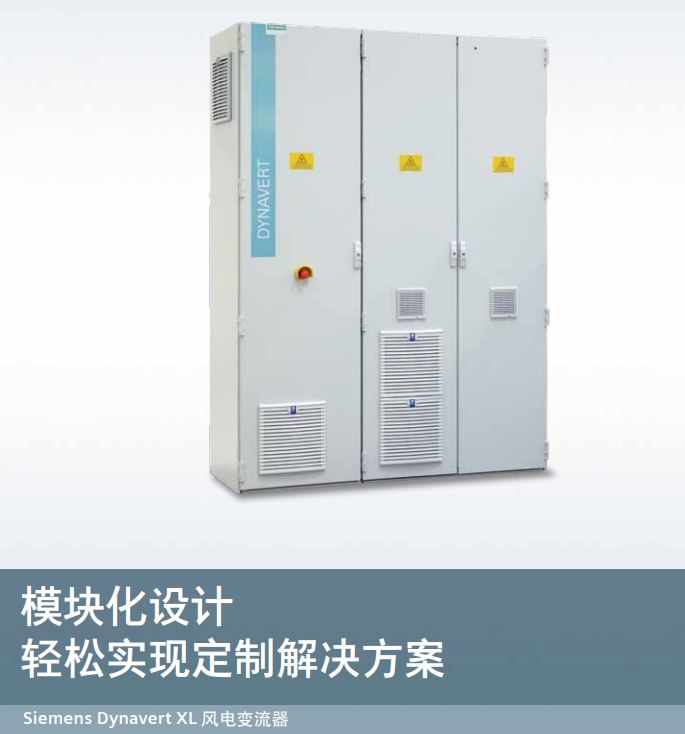

机柜配置

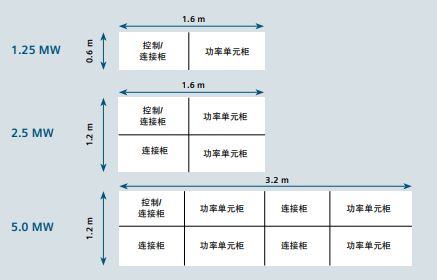

1.25 MW 至 5 MW 的机柜配置实例。机柜布置也可以采用不同的方式
